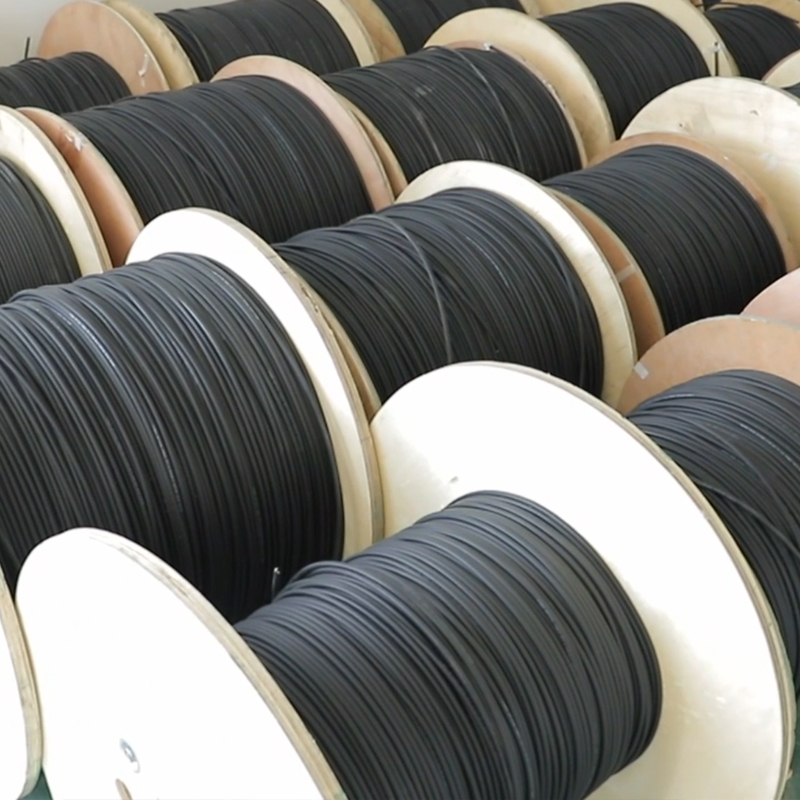

Powietrzny światłowód zewnętrzny
Szczegóły Produktu:
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | TTI Fiber |
| Orzecznictwo: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Numer modelu: | ADSS |
Zapłata:
| Minimalne zamówienie: | 1000 |
|---|---|
| Cena: | negocjowalne |

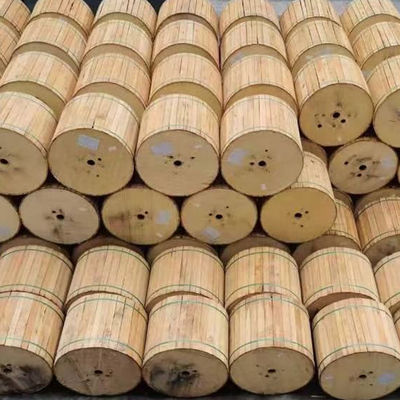

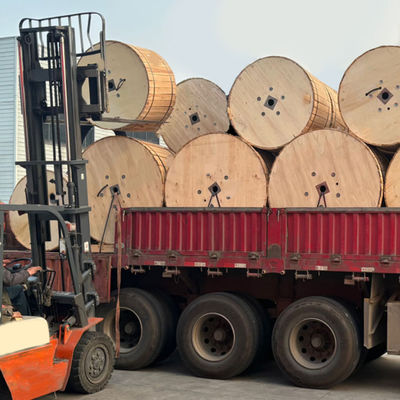

| Szczegóły pakowania: | Drewniany bęben |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | T/t |
| Możliwość Supply: | 1 km/bęben lub inne dostosowane długości opakowań |
|
Szczegóły informacji |
|||
| Kolor: | Czarny, zwykle czarny kolor, niebieski lub inne, aqua, żółty | Tworzywo: | Dostępne na żądanie klienta, PVC |
|---|---|---|---|
| Typ włókna: | G652D, G657A2, tryb pojedynczy lub multi, G657, światłowód pojedynczy | Aplikacja: | FTTH, zewnętrzny, lotniczy, opancerzony kabel światłowodowy, przekładnia sygnału audio |
| Orzecznictwo: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Liczba przewodników: | ≥ 10, 2, 6 |
| Typ: | KASASICZNY KABEL OPTYCZNY FTTH 24 RODOWY KABELA REKULA, Profesjonalne złącze SMA z światłowodem, goł | Nazwa produktu: | Kabel startowy światłowodowy, kabel FTTH, 2CORE FTTH pojedynczy tryb wewnętrzny/zewnętrzny światłowo |
| Liczba błonnika: | 2 rdzeń, 2/4/6/8/12 rdzeń, 1-144 rdzeń, 1 rdzenie, 1/2/4 rdzenia | Długość: | Zgodnie z wymaganymi wymaganiami 1 km, 2 km lub innymi |
| Materiał z kurtki: | LSZH, PVC, PE, TPU, PVC/LSZH | Temperatura pracy: | -55 ~ + 85 ° C, -20 ℃ do 70 ℃, -40 ° C do + 70 ° C |
| Pakiet: | Plastikowa torba, karton, 1 km/rolka | Osłona: | MDPE/HDPE, Plenum, LSZH, PVC, ECT |
| Średnica kabla: | 0,25 mm, 2,2 ± 0,07 | Członek siły: | Drut stalowy, drut metaliczny, FRP |
| Nazwa: | FTTH DRIP KABLE Outdoor Fibre Kabel optyczny, światłowodowy Patchcord | Wzmocnić członek: | FRP lub stal 0,4 mm/0,45 mm/0,5 mm, 1 drut stalowy+ 2 FRP |
| Podkreślić: | armored fiber optic cable outdoor,aerial duct fiber optic cable,PE black armored optical cable |
||
opis produktu
GJYFJY GJYXFCH GYFXTY ADSS GYTS GYTA53 Kabel światłowodowy na zewnątrz Kabel powietrzny kanał podziemny PE Czarny optyczny kabel optyczny
Kabel FTTH zewnętrzny z włókna optycznego ADSS 2 4 6 8 12 24 48 72 96 Kabel optyczny z włókna optycznego
Specyfikacja produktu
Kolor:Czarny, zazwyczaj czarny kolor, niebieski lub inny, Aqua, żółty
Materiał:Dostępne na życzenie klienta, PVC
Rodzaj włókna:G652D, G657A2, jedno- lub wielo-tryb, G657, jedno-tryb włókna
Zastosowanie:FTTH, OUTDOOR, Aerial, pancerny kabel światłowodowy na zewnątrz, Transmisja sygnału audio
Certyfikacja:ISO9001, ROHS, CE, CE i ROHS, ISO9001/CE/ROHS
Liczba przewodników:≥ 10, 2, 6
Rodzaj:Koaksjalny, FTTH 24 rdzenia kabel światłowodowy, profesjonalne wytwarzacze Włókno optyczne SMAC konektor, gołe światłowodowe, jedno- lub wielo-tryb
Nazwa produktu:Kabel startowy światłowodowy, kabel FTTH, kabel FTTH jednorzędny typu wewnętrzny/zewnętrzny, opancerzony zestaw kabli światłowodowych o dwóch rdzeniach do obsługi w terenie, 1 2 4 rdzeniach kabli światłowodowych
Liczba włókien:2 rdzenia, 2/4/6/8/12 rdzenia, 1-144 rdzenia, 1 rdzenia, 1/2/4 rdzenia
Długość:zgodnie z wymaganiami, 1KM, 2KM lub innych wymaga
Materiał do kurtki:LSZH, PVC, PE, TPU, PVC/LSZH
Temperatura pracy:-55~+85°C, -20°C do 70°C, -40°C do +70°C
Opakowanie:Plastikowy worek, karton, 1 km/roll
- Włóczęga:MDPE/HDPE, PLENUM, LSZH, PVC, ect
Średnica kabla:00,25 mm, 2,2±0.07
Członek siły:drut stalowy, drut metalowy, FRP
Nazwa:Kabel optyczny, kabel optyczny
Wzmocnić członka:FRP lub stal 0,4 mm/0,45 mm/0,5 mm, 1 drut stalowy + 2 FRP
Opis produktu
Struktura kablu optycznego ADSS oparta jest na strukturze warstwy rur luźnej, włókna 250 μm umieszczane są w luźnej rurze wykonanej z materiału o wysokim modulu,i luźna rurka jest wypełniona wodoodpornym związkiem. Luźna rurka (i linia wypełniająca) jest skręcona wokół niemetalowego centralnego rdzenia wzmacniającego (FRP), tworząc kompaktowe rdzenie kabla,i pęknięcie rdzenia kabla jest wypełnione maścią blokującą wodęRdzeń kabla jest wytłaczany zewnętrzną osłoną z polietylenu (PE), następnie skręcony aramidą do wzmocnienia, a wreszcie wytłaczany zewnętrzną osłoną z polietylenu (PE) lub zewnętrzną osłoną AT.
Projektowanie kabla optycznego ADSS w pełni uwzględnia rzeczywistą sytuację linii elektroenergetycznych i jest odpowiednie dla różnych poziomów linii przesyłowych wysokiego napięcia.Poliaetylen (PE) może być stosowany do linii elektrycznych o napięciu 10 i 35 kV; w przypadku linii elektroenergetycznych o napięciu 110 kV i 220 kV punkt zawieszenia kabla optycznego musi być określony poprzez obliczenie rozkładu natężenia pola elektrycznego i należy użyć zewnętrznej osłony.W tym samym czasie, dawkowanie włókna aramidowego i idealny proces wiązania są starannie zaprojektowane, aby spełnić wymagania aplikacji różnych przedziałów.
Charakterystyka
- Mała średnica kabla (przystosowana do złej klimatyki), lekka waga, 100 m przedział, niskie obciążenie przymocowane do wieży.
- Nie-metalowa konstrukcja, dobra izolacja, przeciwgromu.
- Dokładna technologia produkcji, równomierna siła dla przędzy aramidowej, z wyższą elastycznością naprężania.
Cechy
Można go ustawić nieprzerwanie, średnia długość życia ponad 30 lat.
Wykorzystanie osłony AT, poprawa wydajności oporu śledzenia, lekka waga, mała średnica kabla, zmniejszenie wpływu lodu i wiatru, a obciążenie wieży i wsparcia zmniejsza się, z dużym rozpięciem.
Posiada doskonałe właściwości rozciągające i właściwości termiczne.
Przystosować się do warunków pogodowych
| Warunki pogodowe | A | B | C | D |
|---|---|---|---|---|
| Prędkość wiatru ((m/s) | 25 | 35 | 10 | 10 |
| Ocieplenie ((m/s) | 0 | 0 | 5 | 10 |
| Dodatkowe obciążenie ((N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
Charakterystyka optyczna
| Pozycja | G.652 | G.655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| Atenuacja @850 nm | ≤ 3,0 dB/km | ≤ 3,2 dB/km | ||
| Atenuacja @1300nm | ≤1,0 dB/km | ≤1,2 dB/km | ||
| Atenuacja @1310nm | ≤ 0,36 dB/km | ≤ 0,40 dB/km | ||
| Atenuacja @1550nm | ≤ 0,22 dB/km | ≤ 0,23 dB/km | ||
| Szerokość pasma @850 nm | ≥ 500MHZ.km | ≥200MHZ.km | ||
| Szerokość pasma @1300nm | ≥ 1000MHZ.km | ≥ 600MHZ.km | ||
| Apertura numeryczna | 0.200±0.015NA | 0.275±0.015NA | ||
| Długość fali odcięcia kabla | ≤ 1260 mm | ≤ 1450 mm |
Parametry strukturalne
| Średnica odniesienia ((mm) | RTS (kN) | MAT(kN) | Powierzchnia przekroju elementu rozciągającego ((mm2) | Moduł elastyczności ((kN/mm2) | Współczynnik rozszerzenia cieplnego ((10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
Dostosowanie rozpiętości
| Długość czasu (m) Dostosowanie do warunków meteorologicznych | Masa (kg/km) |
|---|---|
| A: 160, B: 100, C: 140, D: 100 | PE: 117, AT: 124 |
| A: 230, B: 150, C: 200, D: 150 | PE: 121, AT: 129 |
| A: 300, B: 200, C: 290, D: 200 | PE: 126, AT: 134 |
| A: 370, B: 250, C: 350, D: 250 | PE: 133, AT: 141 |
| A: 420, B: 280, C: 400, D: 280 | PE: 138, AT: 145 |
| A: 480, B: 320, C: 460, D: 320 | PE: 145, AT: 153 |
| A: 570, B: 380, C: 550, D: 380 | PE: 155, AT: 163 |
| A: 670, B: 460, C: 650, D: 460 | PE: 163, AT: 171 |
| A: 750, B: 530, C: 750, D: 510 | PE: 177, AT: 186 |
| A: 800, B: 560, C: 800, D: 560 | PE: 182, AT: 191 |
| A: 880, B: 650, C: 880, D: 650 | PE: 195, AT: 204 |
