FTTH FTTX Zewnętrzny kabel ADSS z pojedynczą osłoną podwójnej osłony 8F 12F 24F 48F Kabel światłowodowy
Szczegóły Produktu:
| Place of Origin: | China |
| Nazwa handlowa: | TTIFIBER |
| Orzecznictwo: | ISO, CE |
| Model Number: | ADSS |
Zapłata:
| Minimum Order Quantity: | Negotiable |
|---|---|
| Cena: | negocjowalne |
| Packaging Details: | Wooden Drum |
| Delivery Time: | 5-8 working days |
| Payment Terms: | T/T |
| Supply Ability: | 1KM/Drum or Other Package Lengths Customized |
|
Szczegóły informacji |
|||
| Color: | Black, Usually Black Color, blue or others, Aqua, yellow | Material: | Available upon customer's request, PVC |
|---|---|---|---|
| Fiber type: | G652D, G657A2, single mode or multi mode, G657, Single Mode Fiber | Application: | FTTH, OUTDOOR, Aerial, armored outdoor optic fiber cable, Audio signal Transmission |
| Orzecznictwo: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Number of conductors: | ≥ 10, 2, 6 |
| Type: | Coaxial, FTTH 24 core optical fiber cable, professional manufactures Fiber optic sma connector, bare optical fiber, Single-Mode or Multi-Mode | Product name: | fiber optic launch cable, ftth drop cable, 2core FTTH single mode indoor/outdoor fiber optic, armored 2 core field optical fiber cable assembly for field operation, 1 2 4 core fiber optic drop cable |
| Fiber count: | 2 core, 2/4/6/8/12 Core, 1-144 Core, 1 cores, 1/2/4 Core | Length: | as your required, 1KM, 2KM or other requires |
| Jacket material: | LSZH, PVC, PE, TPU, PVC/LSZH | Operating temperature: | -55~+85°C, -20℃ to 70℃, -40°C to + 70°C |
| Package: | Plastic Bag, Carton, 1km/roll | Sheath: | MDPE/HDPE, PLENUM, LSZH, PVC, ect |
| Cable diameter: | 0.25MM, 2.2±0.07 | Strength member: | steel wire, Metallic wire, FRP |
| Name: | ftth drop cable Outdoor Fiber Optical Cable, fiber optic patchcord | Strengthen member: | FRP or Steel 0.4mm/0.45mm/0.5mm, 1 steel wire+ 2 FRP |
opis produktu
SAMONOŚNY KABEL OPTOWŁÓKNOWY WSZYSTKO-DIELEKTRYCZNY
Kabel światłowodowy FTTH FTTX zewnętrzny ADSS Pojedynczy płaszcz Podwójny płaszcz Rozpiętość 100M 200M 8F 12F 24F 48F OD10.0mm OD12.0mm Kabel światłowodowy

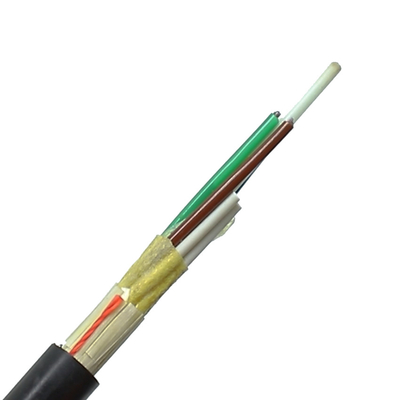

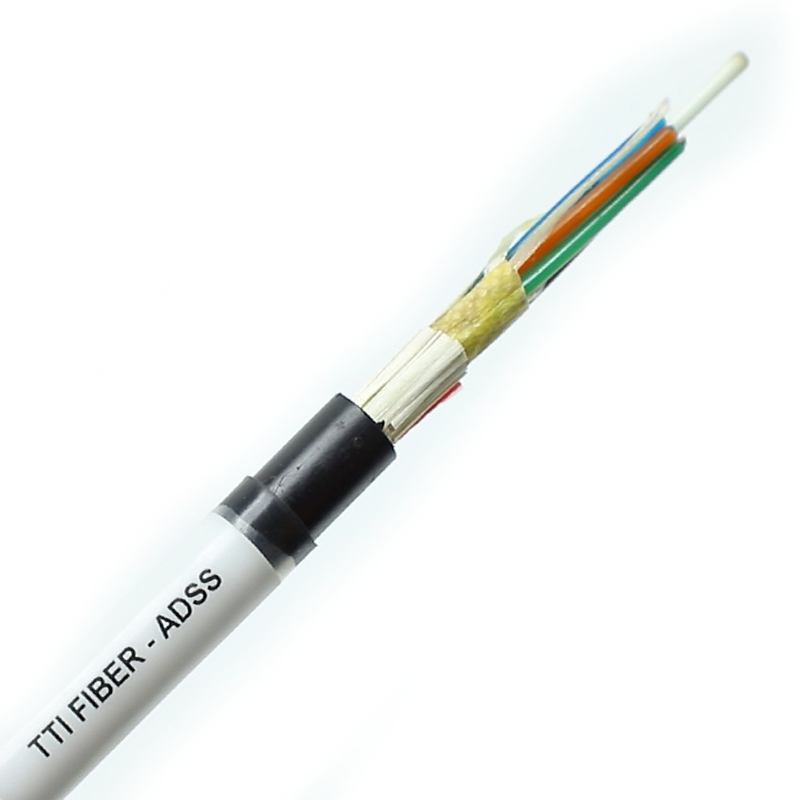

Struktura kabla światłowodowego ADSS przyjmuje strukturę warstwową z luźną tubą, włókno 250µm jest pozycjonowane
w luźnej tubie wykonanej z materiału o wysokim module, a luźna tuba jest wypełniona związkiem wodoodpornym. The
luźna tuba (i lina wypełniająca) jest skręcona wokół niemetalowego centralnego rdzenia wzmacniającego (FRP), tworząc zwartą
rdzeń kabla, a szczelina rdzenia kabla jest wypełniona maścią blokującą wodę. Rdzeń kabla jest wytłaczany z
polietylenu (PE) płaszcz wewnętrzny, następnie skręcony z aramidem w celu wzmocnienia i ostatecznie wytłaczany z polietylenu
(PE) płaszcz zewnętrzny lub płaszcz zewnętrzny AT. Konstrukcja kabla optycznego ADSS w pełni uwzględnia rzeczywistą sytuację
przewodów energetycznych i jest odpowiednia dla różnych poziomów linii przesyłowych wysokiego napięcia. Płaszcz polietylenowy (PE) może
być stosowany do linii energetycznych 10kV i 35kV; W przypadku linii energetycznych 110kV i 220kV punkt zawieszenia kabla optycznego
musi być określony przez obliczenie rozkładu natężenia pola elektrycznego, a płaszcz zewnętrzny at musi być
wykorzystany. Jednocześnie dawka włókna aramidowego i doskonały proces skręcania są starannie zaprojektowane, aby
spełniać wymagania aplikacyjne różnych rozpiętości.
w luźnej tubie wykonanej z materiału o wysokim module, a luźna tuba jest wypełniona związkiem wodoodpornym. The
luźna tuba (i lina wypełniająca) jest skręcona wokół niemetalowego centralnego rdzenia wzmacniającego (FRP), tworząc zwartą
rdzeń kabla, a szczelina rdzenia kabla jest wypełniona maścią blokującą wodę. Rdzeń kabla jest wytłaczany z
polietylenu (PE) płaszcz wewnętrzny, następnie skręcony z aramidem w celu wzmocnienia i ostatecznie wytłaczany z polietylenu
(PE) płaszcz zewnętrzny lub płaszcz zewnętrzny AT. Konstrukcja kabla optycznego ADSS w pełni uwzględnia rzeczywistą sytuację
przewodów energetycznych i jest odpowiednia dla różnych poziomów linii przesyłowych wysokiego napięcia. Płaszcz polietylenowy (PE) może
być stosowany do linii energetycznych 10kV i 35kV; W przypadku linii energetycznych 110kV i 220kV punkt zawieszenia kabla optycznego
musi być określony przez obliczenie rozkładu natężenia pola elektrycznego, a płaszcz zewnętrzny at musi być
wykorzystany. Jednocześnie dawka włókna aramidowego i doskonały proces skręcania są starannie zaprojektowane, aby
spełniać wymagania aplikacyjne różnych rozpiętości.
Charakterystyka:
1. Mała średnica kabla (dostosowana do złego klimatu), lekka waga, rozpiętość 100 m, niskie obciążenie na wieży.
2. Konstrukcja niemetalowa, dobra izolacja, ochrona przed piorunami.
3. Dobra technologia produkcji, równomierna siła dla przędzy aramidowej, z doskonałą elastycznością naprężeń.
2. Konstrukcja niemetalowa, dobra izolacja, ochrona przed piorunami.
3. Dobra technologia produkcji, równomierna siła dla przędzy aramidowej, z doskonałą elastycznością naprężeń.
Cecha:
● Może być wznoszony w sposób ciągły. Oczekiwana żywotność ponad 30 lat.
● Użyj płaszcza AT, poprawiona odporność na śledzenie, lekka waga, mała średnica kabla, zmniejsz wpływ
lodu i wiatru, a obciążenie wieży i podpory jest zmniejszone, z dużą rozpiętością.
● Posiada doskonałe właściwości rozciągania i charakterystyki temperaturowe.
● Użyj płaszcza AT, poprawiona odporność na śledzenie, lekka waga, mała średnica kabla, zmniejsz wpływ
lodu i wiatru, a obciążenie wieży i podpory jest zmniejszone, z dużą rozpiętością.
● Posiada doskonałe właściwości rozciągania i charakterystyki temperaturowe.
Dostosowanie do warunków meteorologicznych
|
Warunki pogodowe
|
A
|
B
|
C
|
D
|
|
Prędkość wiatru (m/s)
|
25
|
35
|
10
|
10
|
|
Oblodzenie (m/s)
|
0
|
0
|
5
|
10
|
|
Dodatkowe obciążenie (N/m)
|
0.7
|
0.7
|
2.5
|
4.4
|
Charakterystyka optyczna
|
Pozycja
|
G.652
|
G.655
|
50/125um
|
62.5/125um
|
|
|
Tłumienie |
@850nm
|
|
|
≤3.0dB/km
|
≤3.2dB/km
|
|
@1300nm
|
|
|
≤1.0dB/km
|
≤1.2dB/km
|
|
|
@1310nm
|
≤0.36dB/km
|
≤0.40dB/km
|
|
|
|
|
@1550nm
|
≤0.22dB/km
|
≤0.23dB/km
|
|
|
|
|
Szerokość pasma
|
@850nm
|
|
|
≥500MHZ.km
|
≥200MHZ.km
|
|
@1300nm
|
|
|
≥1000MHZ.km
|
≥600MHZ.km
|
|
|
Apertura numeryczna
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
|
Długość fali odcięcia kabla
|
≤1260mm
|
≤1450mm
|
|
|
|
Parametry strukturalne
|
Średnica odniesienia (mm)
|
RTS (kN)
|
MAT (kN)
|
Powierzchnia przekroju elementu rozciągającego (mm²)
|
Moduł sprężystości (kN/mm²)
|
Współczynnik rozszerzalności cieplnej (10-6/K)
|
|
11.8
|
10
|
4
|
4.6
|
7.6
|
1.8
|
|
12
|
15
|
6
|
7.6
|
8.3
|
1.5
|
|
12.3
|
20
|
8
|
10.35
|
9.45
|
1.3
|
|
12.6
|
24
|
10
|
13.8
|
10.8
|
1.2
|
|
12.8
|
30
|
12
|
14.3
|
11.8
|
1
|
|
13.1
|
36
|
15
|
18.4
|
13.6
|
0.9
|
|
13.5
|
45
|
18
|
22
|
16.4
|
0.6
|
|
13.8
|
53
|
22
|
26.4
|
18
|
0.3
|
|
14.4
|
60
|
26
|
32.2
|
19.1
|
0.1
|
|
14.6
|
70
|
28
|
33
|
19.6
|
0.1
|
|
14.8
|
85
|
34
|
40
|
20.1
|
0.1
|
|
Rozpiętość (m) Dostosowanie do warunków meteorologicznych
|
Waga (kg/km)
|
||||
|
A
|
B
|
C
|
D
|
PE
|
AT
|
|
160
|
100
|
140
|
100
|
117
|
124
|
|
230
|
150
|
200
|
150
|
121
|
129
|
|
300
|
200
|
290
|
200
|
126
|
134
|
|
370
|
250
|
350
|
250
|
133
|
141
|
|
420
|
280
|
400
|
280
|
138
|
145
|
|
480
|
320
|
460
|
320
|
145
|
153
|
|
570
|
380
|
550
|
380
|
155
|
163
|
|
670
|
460
|
650
|
460
|
163
|
171
|
|
750
|
530
|
750
|
510
|
177
|
186
|
|
800
|
560
|
800
|
560
|
182
|
191
|
|
880
|
650
|
880
|
650
|
195
|
204
|
